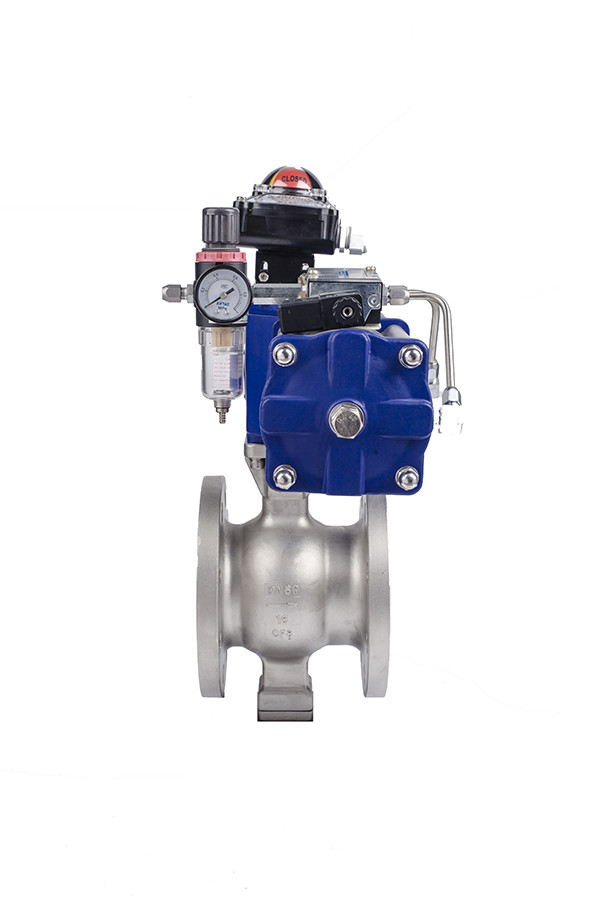

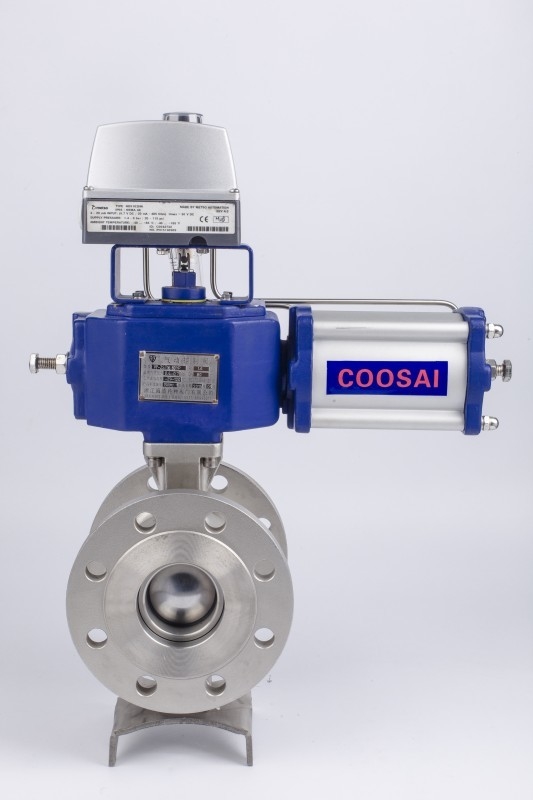

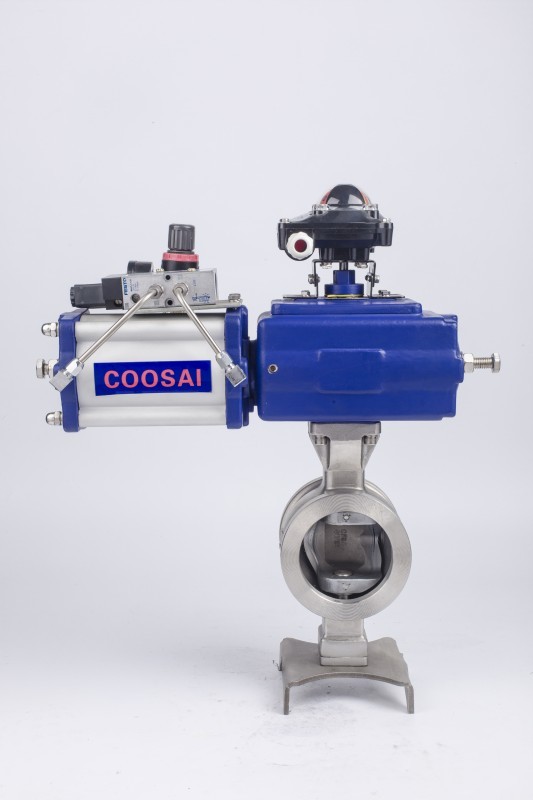

Однодействующий пневматический шаровой клапан

Основная информация
Место происхождения: Китай
Фирменное наименование: Coosai
Сертификация: ISO
Номер модели: 1" - 20"
Количество мин заказа: 1pc
Цена: Price negotiable
Упаковывая детали: Корпус из фанеры
Время доставки: 35-50 дни
Условия оплаты: L/C, T/T
Поставка способности: 100pcs в день
Подробная информация
Материал: нержавеющая сталь, сталь углерода приводящий: Одно/двойное действие пневматического привода,электрический привод
Гаван тип: Порт V Соединение: Вафля
Размер: 1'-10' ((DN25-DN250)

Характер продукции

Круглый клапан типа вафеля, Круглый клапан типа V-Notch, Круглый клапан типа пневматического привода

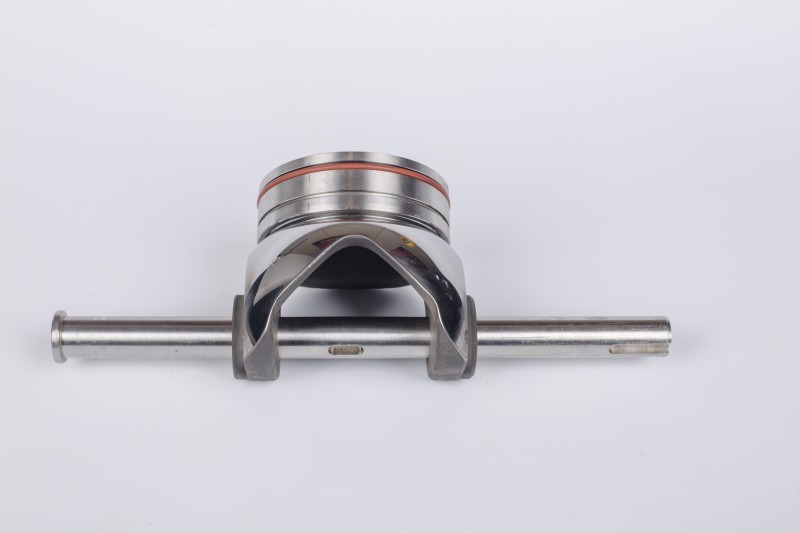

Coosai wafer type segment Ball valve combines the advantage of globe control valve with the eccficiency of a rotary ball valve which satsfify the needs for throttle and shut off of flow within automatic process industry.Кружок сегмента в конструкции V-образной имеет сильную режущую силу и функцию самоочистки.Приводит к точному управлению потокомЭто идеальный клапан для большинства бумажных и целлюлозных процессов. Низкое значение CV точное управление доступно специальным V-защелком на DN25 Segment Ball.



Применение:

Целюлозная и бумажная промышленность/ нефтехимия/

Печать и окрашивание/Фармация/Напитки и продукты питания



Действующее устройство:

Регулятор для червей/Пневматический/Электрический



Технические данные

Размеры:

DN 25 ~ 250mm NPS 1 ′′ - 10 ′′ (тип пластинки)



Материал сиденья:

Устойчивость: ПТФЕ/РПТФЕ/ПИК/ДЕВЛОН/Найлон

Металл: карбид вольфрама/спутниковый/Ni60



Нагрузка:

PN 10/16

ANSI 150/300



Стандарт:

Подключение пластинки: MFR STD

Стандарт соединения: ASME B16.5 / EN 1092-1

Стандарт испытаний и инспекций:DIN3230,ISO5208,ANSI /FCI 70-2,

Стандарт давления и температуры: ASME B16.34



СТРАНИЦЫ

1Отличная уплотнительность - класс V

2Сцепление между валом и шаром обеспечивает точное управление и низкий гистерез.

3Точное контурное оформление V-отсека обеспечивает отличные характеристики управления для широкого спектра применений потока.

4Легко менять сиденья, это означает низкую стоимость ремонта клапанов.

5Применение стрижки между шариком и уплотнителем способствует гладкой, не забивающейся работе - идеально подходит для применения в волокнах или слизи.

6Пролетное сиденье поддерживает постоянный контакт с шаром, что повышает эффективность уплотнения.

7Тяжелая конструкция с неограниченной пропускной способностью через путь потока дает высокую пропускную способность.

8Высококачественная технология подшипников с подшипниками предназначена для отличной устойчивости к абразию.

9Прочный саморегулирующийся металлический вариант идеально подходит для применения при высоких температурах или слизи.





Характеристика потока сегментного шарового клапана



Однодействующий пневматический шаровой клапан 0

Крутящий момент клапана сегмента







Размер

Нормальное давление PN16, крутящий момент при максимальном давлении 1,0 МПа ((Металлическое сиденье) Нормальное давление PN16, крутящий момент при максимальном давлении 1,0Mpa ((мягкое сиденье) Нормальное давление PN25, крутящий момент при максимальном давлении 2.0Mpa ((мягкое и металлическое сиденье) Нормальное давление PN40, крутящий момент при максимальном давлении 3,0 МПа ((мягкое и металлическое сиденье) Нормальное давление PN63, крутящий момент при максимальном давлении 5,0Mpa ((мягкое и металлическое сиденье)
DN25 20 20 30 70 150
DN32 25 25 36 90 230
DN40 30 30 40 140 270
DN50 35 35 42 150 520
DN65 50 50 62 300 640
DN80 60 80 95 300 640
DN100 80 120 140 420 900
DN125 110 180 220 600 1600
DN150 170 300 360 950 1600
DN200 240 500 590 1500 2700
DN250 430 900 1100 2300 4700
DN300 600 1400 1500 3500 7000
DN350 1200 2000 2500 6200 9300
DN400 1800 3200 4000 7200 13000
DN450 3000 4500 5600 11000 17300
DN500 4600 6500 8200 12500 22000



Список частей Segment ball vavle

Однодействующий пневматический шаровой клапан 1



Нет, нет, нет. Наименование части Количество Материал
1 Тело 1 WCB CF8 CF8M
2 Мяч 1 CF8+Cr CF8+Cr CF8M+Cr
3 Пин 2 SS304 SS304 SS316
4 Сиденье 1 SS304+STL SS304+STL SS316+STL
5 Весна 1 SS316 SS316 SS316
6 О кольце 1 Фторированный каучук Фторированный каучук Фторированный каучук
7 href="#/javascript:;" самосмазывающийсяподшипник 1 SS304+PTFE SS304+PTFE SS316+PTFE
8 Нижняя часть стебля 1 20Cr13 SS304 SS316
9 О кольце 1 Фторированный каучук Фторированный каучук Фторированный каучук
10 Покрытие 1 WCB CF8 CF8M
11 Прокладка 1 ПТФЕ ПТФЕ ПТФЕ
12 Настройка уплотнения 1 ПТФЕ ПТФЕ ПТФЕ
13 Плоская прокладка 4 Q235 SS304 SS316
14 Шнур 4 25 SS304 SS316
15 Стенд 2 25 SS304 SS316
16 самосмазывающийся подшипник 1 SS304+PTFE SS304+PTFE SS316+PTFE
17 Пин 1 20Cr13 SS304 SS316
18 Упаковка 1 ПТФЕ ПТФЕ ПТФЕ
19 Упаковка с уплотнением 1 комплект ПТФЕ ПТФЕ ПТФЕ
20 Упаковка 1 ПТФЕ ПТФЕ ПТФЕ
21 Гланцы 1 WCB CF8 CF8M
22 Орехи 2 35 SS304 SS316
23 Вверх по стволу 1 20Cr13 SS304 SS316
