Материал: | Нержавеющая сталь | шариковый клапан: | Тип v |
---|---|---|---|
Степной клапан: | двойной пневматический приводной механизм | Имя: | Степной клапан |
Высокий свет: | Апи6д Вафровый шаровой клапан,Вентилятор из нержавеющей стали,en 1092-1 v портовый шаровой клапан |
Включает в себя клапаны для изготовления бумаги и целлюлозы, клапаны для изготовления бумаги и целлюлозы.

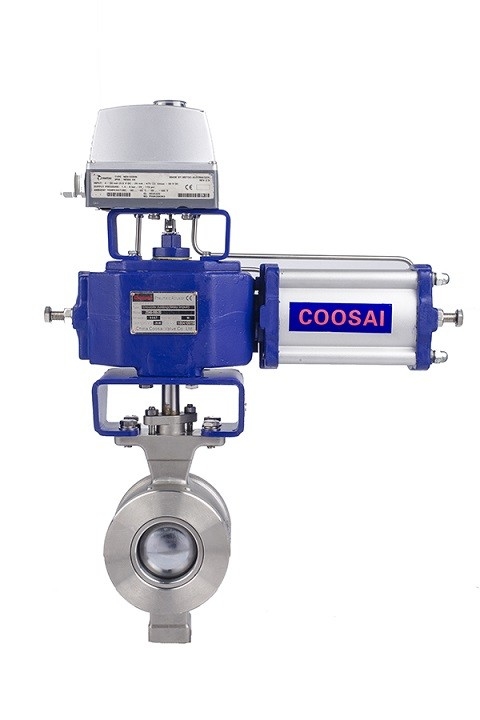

Коусайский сегмент шарового клапана сочетает в себе преимущества шарового клапана управления с эффективностью вращающегося шарового клапана, который удовлетворяет потребностям
В автоматической производственной промышленности, шарик сегмента в конструкции с V-отметкой обладает сильной силой резки и функцией самоочистки.С сегмент шары четверть вращения прохода площадь меняется в экториальной форме.Приводя к точному управлению потоком, это идеальный клапан для большинства бумажных и целлюлозных процессов.
Конструктивные особенности:
1Отличная уплотнительность: стандарт класса V
2: Прочный саморегулирующийся металлический вариант сидения идеально подходит для применения при высоких температурах или слизи.
3:Связь между валом и шаром обеспечивает точное управление и низкий гистерез
4: Обрезка между шариком и уплотнителем способствует гладкой, не забивающейся работе - идеально подходит для применения в волокнах или слизи
5: Замещенное сиденье, легкое в обслуживании
6: Тяжелая конструкция с неограниченным прямым проходным путем обеспечивает высокую производительность
7: Высококачественная технология подшипников с подшипниками, предназначенная для отличной устойчивости к абразию
8: Характеристика потока: равный процент
9: аксессуар: переключатель ограничения, воздушный фильтр, соленоидный клапан, позиционер.
Основной стандарт
Стандарт лицом к лицу (соединение фланца):ISA S75.04, IEC/DIN 534-3-2
Стандарт лицом к лицу (соединение с пластинкой): MFR STD
Стандарт соединения: ASME B16.5 / EN 1092-1
Стандарт испытаний и инспекций:DIN3230,ISO5208,ANSI /FCI 70-2,
Стандарт давления и температуры: ASME B16.34
Техническая спецификация
Номинальные размеры: 1 ¢-20 ¢
Номинальное давление:класс 150-300 / PN10-64
Тип соединения: WAFER, RF, FF
Материал литья: SS, DSS, CS, LTCS,
Тип работы: ручная, электрическая установка, пневматическая установка
Список частей Segment ball vavle
Нет, нет, нет. | Наименование части | Количество | Материал | ||
1 | Тело | 1 | WCB | CF8 | CF8M |
2 | Мяч | 1 | CF8+Cr | CF8+Cr | CF8M+Cr |
3 | Пин | 2 | SS304 | SS304 | SS316 |
4 | Сиденье | 1 | SS304+STL | SS304+STL | SS316+STL |
5 | Весна | 1 | SS316 | SS316 | SS316 |
6 | О кольце | 1 | Фторированный каучук | Фторированный каучук | Фторированный каучук |
7 | href="#/javascript:;" самосмазывающийсяподшипник | 1 | SS304+PTFE | SS304+PTFE | SS316+PTFE |
8 | Нижняя часть стебля | 1 | 20Cr13 | SS304 | SS316 |
9 | О кольце | 1 | Фторированный каучук | Фторированный каучук | Фторированный каучук |
10 | Покрытие | 1 | WCB | CF8 | CF8M |
11 | Прокладка | 1 | ПТФЕ | ПТФЕ | ПТФЕ |
12 | Настройка уплотнения | 1 | ПТФЕ | ПТФЕ | ПТФЕ |
13 | Плоская прокладка | 4 | Q235 | SS304 | SS316 |
14 | Шнур | 4 | 25 | SS304 | SS316 |
15 | Стенд | 2 | 25 | SS304 | SS316 |
16 | самосмазывающийся подшипник | 1 | SS304+PTFE | SS304+PTFE | SS316+PTFE |
17 | Пин | 1 | 20Cr13 | SS304 | SS316 |
18 | Упаковка | 1 | ПТФЕ | ПТФЕ | ПТФЕ |
19 | Упаковка с уплотнением | 1 комплект | ПТФЕ | ПТФЕ | ПТФЕ |
20 | Упаковка | 1 | ПТФЕ | ПТФЕ | ПТФЕ |
21 | Гланцы | 1 | WCB | CF8 | CF8M |
22 | Орехи | 2 | 35 | SS304 | SS316 |
23 | Вверх по стволу | 1 | 20Cr13 | SS304 | SS316 |
Характеристика потока сегментного шарового клапана
Крутящий момент клапана сегмента
Размер |
Нормальное давление PN16, крутящий момент при максимальном давлении 1,0 МПа ((Металлическое сиденье) | Нормальное давление PN16, крутящий момент при максимальном давлении 1,0Mpa ((мягкое сиденье) | Нормальное давление PN25, крутящий момент при максимальном давлении 2.0Mpa ((мягкое и металлическое сиденье) | Нормальное давление PN40, крутящий момент при максимальном давлении 3,0 МПа ((мягкое и металлическое сиденье) | Нормальное давление PN63, крутящий момент при максимальном давлении 5,0Mpa ((мягкое и металлическое сиденье) |
DN25 | 20 | 20 | 30 | 70 | 150 |
DN32 | 25 | 25 | 36 | 90 | 230 |
DN40 | 30 | 30 | 40 | 140 | 270 |
DN50 | 35 | 35 | 42 | 150 | 520 |
DN65 | 50 | 50 | 62 | 300 | 640 |
DN80 | 60 | 80 | 95 | 300 | 640 |
DN100 | 80 | 120 | 140 | 420 | 900 |
DN125 | 110 | 180 | 220 | 600 | 1600 |
DN150 | 170 | 300 | 360 | 950 | 1600 |
DN200 | 240 | 500 | 590 | 1500 | 2700 |
DN250 | 430 | 900 | 1100 | 2300 | 4700 |
DN300 | 600 | 1400 | 1500 | 3500 | 7000 |
DN350 | 1200 | 2000 | 2500 | 6200 | 9300 |
DN400 | 1800 | 3200 | 4000 | 7200 | 13000 |
DN450 | 3000 | 4500 | 5600 | 11000 | 17300 |
DN500 | 4600 | 6500 | 8200 | 12500 | 22000 |
